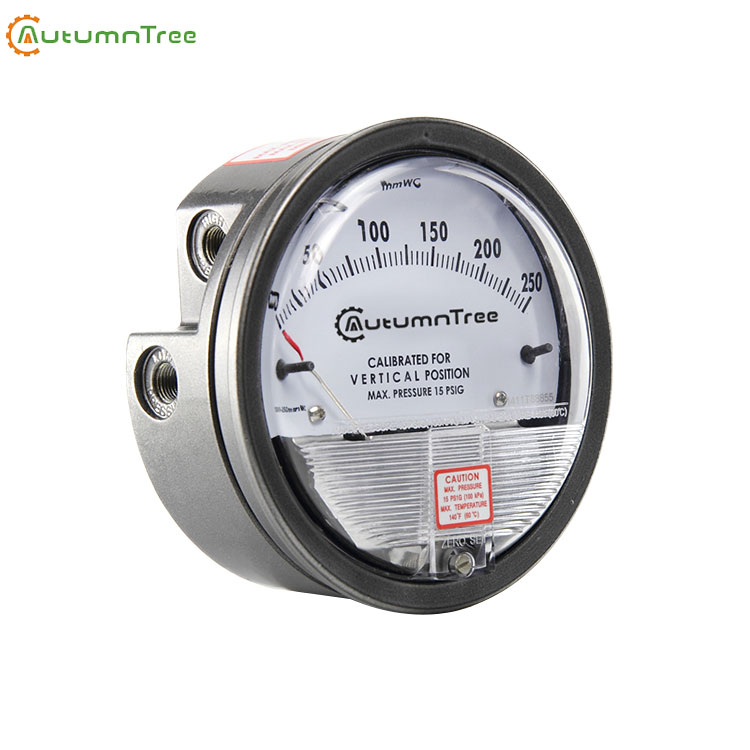

132A型指针式差压表

     采用磁链接原理， 以橡胶膜片作为敏感元件而进行测量工作的弹性式压力表。

     ■ 产品构造 、原理

              132A差压表外壳采用坚固的铸铝制造、104mm表盘清晰易读、利用简单、无摩擦的磁体螺旋运动，以橡胶膜片作为敏感元件而进行测量工作的弹性式压力表。它能利用指针迅速指示出被测气体的压力，无论是正压、负压或差压。此设计具有防震、摇动和过压的功能。而且表内无需充注液体，也就没有气化、冻结、异味的问题出现。

              132A差压表被广泛应用于测量风扇和鼓风机的压力、 炉压，用于测量暖通空调系统内高、中、低效过滤器前后压力差，净化风淋室内外压力差，用于测量药厂、食品厂、化妆品厂洁净室内外压力差， 同时也用于医疗保健设备中的血压和呼吸压力监测等等。

     ■ 测量介质：    空气或与之兼容的非腐蚀性气体。

     ■ 产品量程：    从60Pa到30KPa（多种量程）。

     ■ 产品规格参数：

    ◇精 度： 标准为±2%FS（60Pa和125Pa为±4% FS）

    ◇环境温度： -7 ~ 60℃

    ◇额定压力： -68 ~ 100KPa

    ◇过 压：  约172KPa时橡胶过压塞被冲开。

    ◇过程连接： 高压和低压孔均为1/8″锥管螺纹，两组（侧面和背面各一组）

    ◇外壳材质： 压模铸铝或含尼龙的ABS塑料。

    ◇重 量：  460g(铸铝外壳)、 275g(ABS外壳)

  差压表使用 ：

          1 、采用面板式安装时，可将表后一对正负压测量孔用堵头堵上，安装上面板，完毕后，使用表面下部调零螺钉，调整零点。零点校正后，用塑料导压管将被测点压力源连接至表体侧面测量孔即可。

          2、采用嵌入式安装时，可将表侧一对正负压测量孔用堵头堵上 ，表体装进开好孔的表盘，完毕后，使用表面下部调零螺钉，调整零点。零点校正后，用塑料导压管将被测点压力源连接至表体后面测量孔即可。

              正压测量：用塑料导管将被测压力接至表体正压侧取压孔，负压侧取压孔通大气即可。

              负压测量：用塑料导管将被测压力接至表体负压侧取压孔，正压侧取压孔通大气即可。

              差压测量：用塑料导管将被测压力高的一端接至表体正压侧取压孔，将被测压力低的一端接至表体负压侧取压孔即可。
